XTKV-806S主要功能:

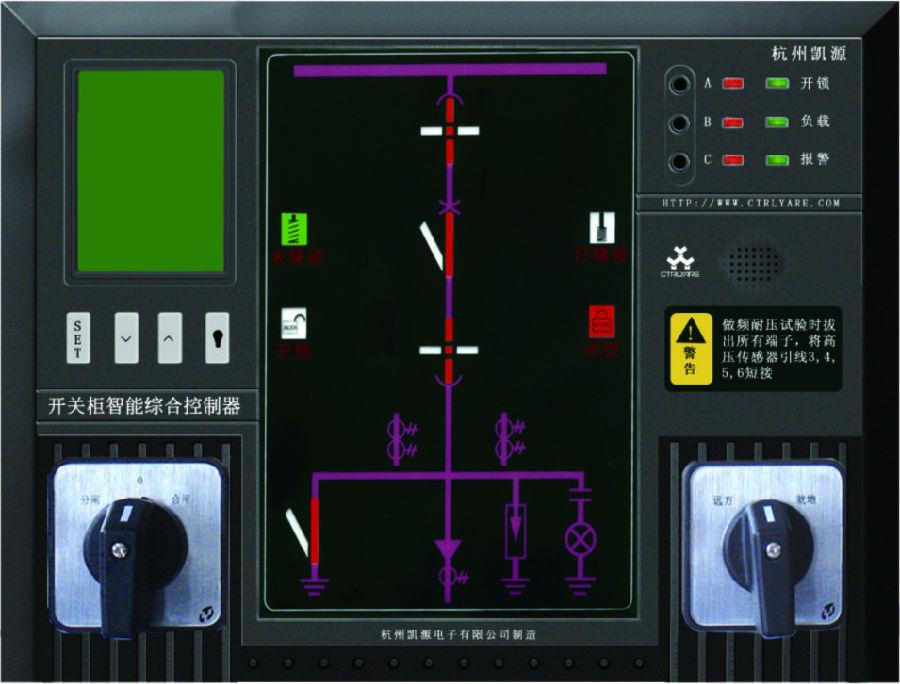

本系列产品根据国家电力行业“五防”的要求开发研制，主要适用于2kV－35KV／50Hz户内各类高压电器控制柜的触头温度监测、高压带电显示、语音提示开关刀闻位置指示及安全闭锁等装置（设备），是一款新型动态模拟指示LCD显示的开关柜除湿智能操控装置。它集一次回路模拟图、断路器位置、开关柜监测、接地刀闻位置、弹簧储能状态、高压带电显示及强制性闭锁、环境温度湿度CD显示控制、触头温度监测、语音防误提示、人体感应探头、远方／就地、分／合闻、RS485通讯等多项功能于一体。装置采用嵌入式方式，安装快速方便，用户选用时只需提供相应一次接线方案图及开关接点即可。

技术特性

1、模拟指示部分：根据开关柜内配置设备的机构动作对应的指示灯亮或不亮注：a、无辅助电源状态下所有的发光指示均不亮。

b、以上接点信号均来自断路器的辅助接点。

2、柜内照明控制输出按液晶显示屏（LCD）下面右边第一个按键”，在产品正常工作状态下，用户可以开启或者关闭柜内照明，也可以进入设置菜单进行照明延时设置。

3、高压带电指示部分（符合《DL～5893》规定）LED启辉电压（K：＞15％额定母线电压。

闭锁启控电压（KV）：＞65％额定母线电压。闭锁继电器输出触点额定容量：AC220VBA。

技术特性

◇工作电源：AC／DC110V－240V50Hz

◇工作温度：－10℃－55℃

◇相对湿度：＜75％RH。

◇工作海拔：＜3000m

◇绝缘耐压：外売与端子间大于AC2000V。

◇绝缘电阻：外壳与端子间大于100MQ。

◇抗干扰性：符合EC255－22标准

◇使用功耗：＜10W。

◇强制闭锁动作寿命：＞10000×。

产品外型、安装尺寸（单位m）及底売典型接线方式

◇外型尺寸：230mm（宽）×200mm（高）×55mm（深）

◇开孔尺寸：226mm（宽）×192mm（高）

◇安装方式：先在仪表室门上开孔将其装入，然后用三个卡件

（产品附带）从背后卡紧，接线端子为插拔式
